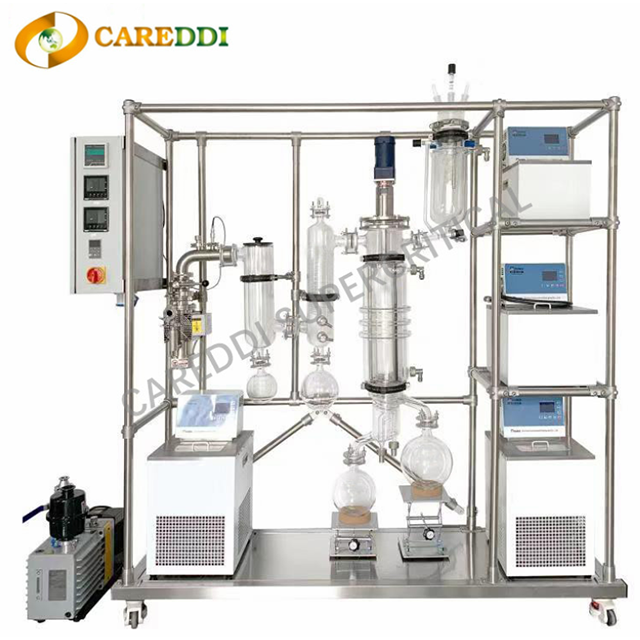

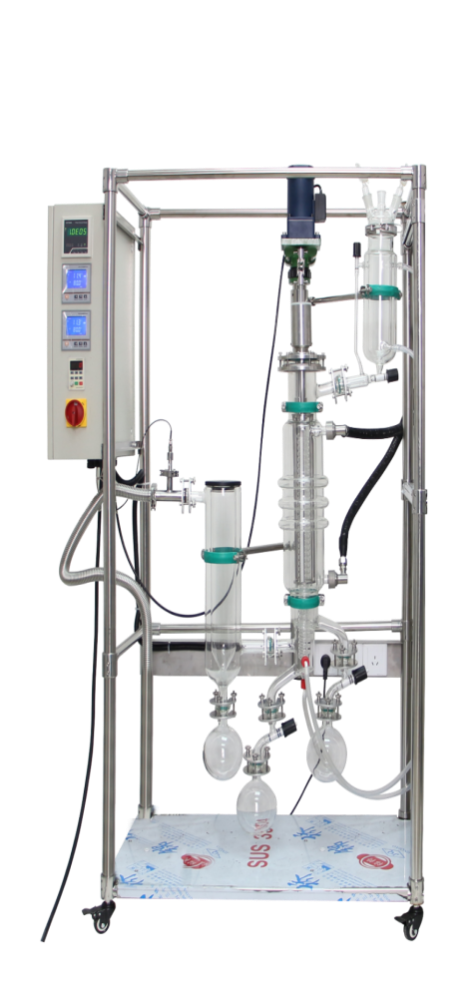

Système de distillation de chemin court (modèle SPD-100)

1

F md-100

Composants principaux

1. Barreau en verre veste avec condenseur de refroidissement interne

Diamètre: 100 mm

Zone d'évaporation efficace: 0,15 m2

Taux de traitement: 500-750 gramme / heure

2. Vessel d'alimentation en galets avec couvercle

Volume: 1,8L

# des ports sur le couvercle: 3 ports; Taille: 24/40

Matériau de soupape: PTFE

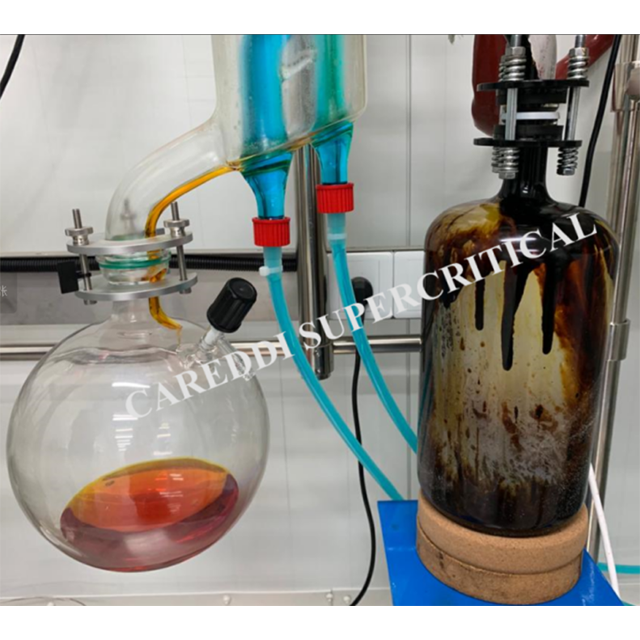

3. Distillat recevant le ballon

Volume: 1L; Port: articulation sphérique

4. Résidu de résidus de réception

Volume: 1L; Port: articulation sphérique

5. Piège à froid avec ballon de collection 1L

6. Matériau d'essuie-glace: acier inoxydable 316L

Matériau à la lame: PTFE

7. Système de contrôle

Gauge d'aspiration élevée numérique (0,01pa-1ATM), type pirani

Contrôleur de vitesse VFD pour le moteur d'agitation, puissance du moteur: 120W

Deux contrôleurs de température pour les bandes chauffantes

Électricité: 220 V, monophasé

8. Cadre de support: acier inoxydable 304

Équipement de support pour F MD- 100 Distiller moléculaire

1

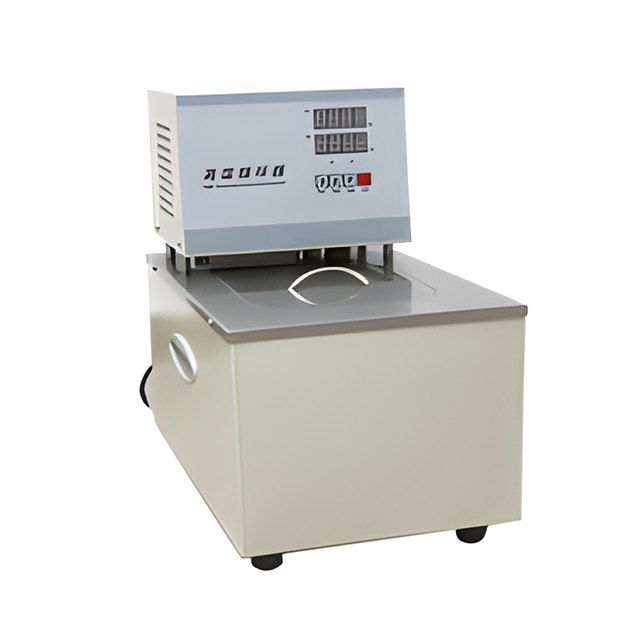

GX-2005

Chauffage de chauffage pour les navires d'alimentation

Volume du réservoir: 5L

Plage de température: RT-300 ℃

Taux de pompe: 8L / min

Puissance de chauffage: 1,6 kW

Électricité: 220V

2

GX-2010

Chauffage de chauffage pour baril en verre veste

Volume du réservoir: 10L

Plage de température: RT-300 ℃

Taux de pompe: 15L / min

Puissance de chauffage: 2,1 kW

Électricité: 220V

3

La capacité de traitement

Circulant chauffant / refroidissement pour le condenseur interne

Volume du réservoir: 5L

Plage de température: 0-100 ℃

Taux de pompe: 15L / min

Puissance de chauffage: 1,8 kW

Électricité: 220 V, monophasé

4

YHX-16

Pompe à vide

Taux de pompe: 9cfm

Consommation d'huile: 1,5 L

Pression partielle ultime: <4x10-4mbar

Vitesse rotative: 1420r / min

Puissance du moteur: 0,55 kW. 0,7 ch

Électricité: 220 V, simple / 3p

5

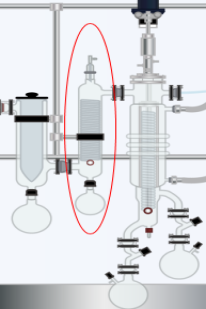

Condensateur externe (terpènes) supplémentaire entre le baril veste et le piège froid

6

Yhlt10 / 30

Chiller support pour le condenseur externe (YHLT10 / 30)                                                                     Bath Volmue: 10L                                                                                                                                                  Temple la plus basse: -32 ℃                                                                                                                      Pumprate: 20L / min                                                                                                                               Électricité: 220V
