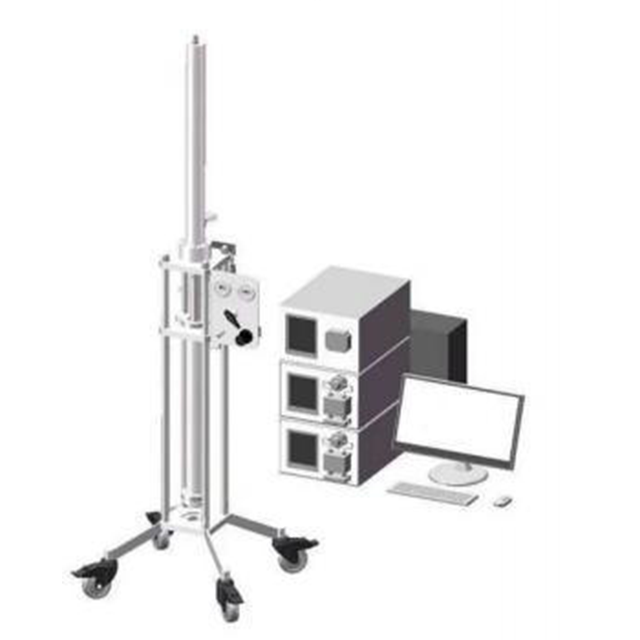

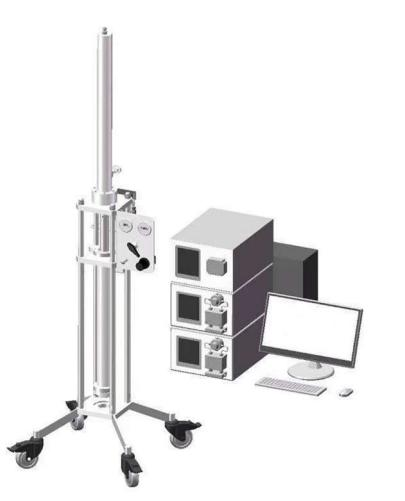

Système HPLC préparatif DAC50

   Système de chromatographie sur l'identification de lim haute performance

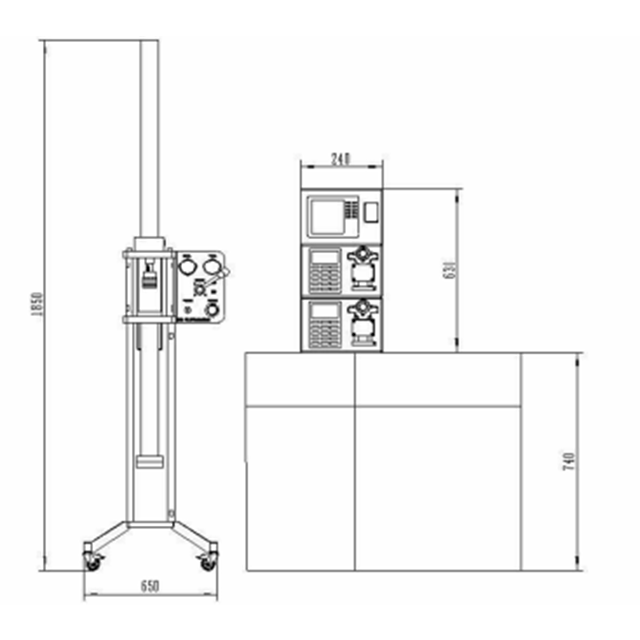

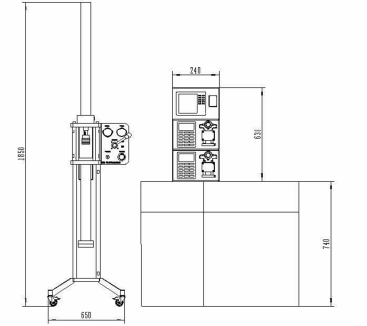

   Description globale de la conception

DAC50 HPLC Description de la conception globale
Sn.	Nom	Indice technique
1	Composition du système	Colonne  de compression  axiale  dynamique , pompe  de perfusion  /  détecteur UV, logiciel, équipement auxiliaire, etc.
2	Débit du système	100 ml / min
3	Pression du système	10MPA
4	Exigence de température ambiante	5 ℃ ~ 60 ℃
5	Spécifications de la colonne	DAC50 * 650
6	Longueur d'onde de détection	190-400 nm
7	Conformité à la mode	FDA 21 CFR partie 11
8	Matériel	Tous les matériaux en contact avec le liquide répondent aux exigences de grade hygiénique. Les pompes, les tuyaux, les joints, etc. sont exempts de fuites et de rouille. Matériau: acier inoxydable 316L. Le tuyau et le joint d'étanchéité sont en caoutchouc de silicone alimentaire, qui répondent aux exigences de la FDA, de l'USP de classe VI ou de la pharmacopée européenne, et le  document  de  preuve  des matériaux  sera  fourni   dans  le  document de vérification.

   Description de l'équipement

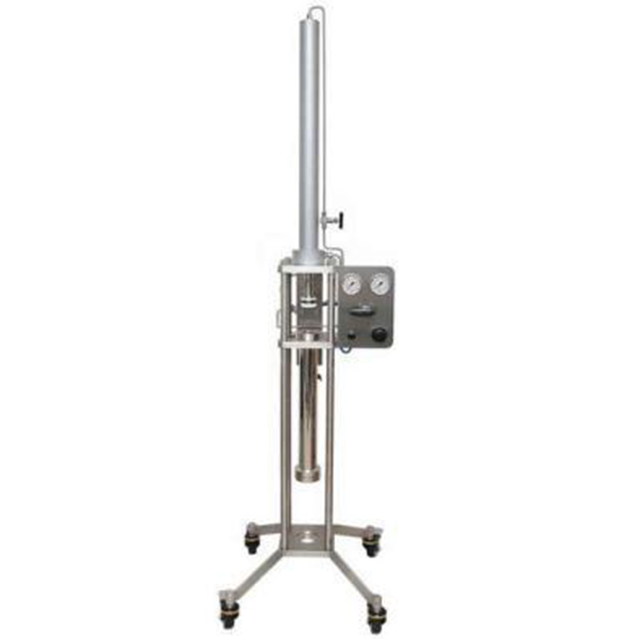

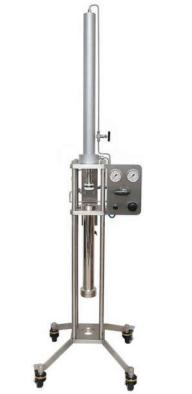

Colonne de compression axiale dynamique DAC50

La technologie  de compression  axiale  dynamique  termine le chargement  des colonnes  , la maintenance de la pression des colonnes et le travail de déchargement des colonnes via le mouvement du piston.

La périphérie du piston est équipée d'une structure d'étanchéité spécialement conçue qui permet au piston de glisser librement le long de la paroi intérieure du tube de colonne tout en maintenant un joint élevé.

Le mouvement du piston et le maintien de la pression reposent sur le système de maintien de la pression, la puissance hydraulique est plus stable et uniforme que la colonne de compression axiale traditionnelle en utilisant la puissance de ressort, ce qui rend l'effet d'utilisation  de la  colonne  de séparation  .  Il  peut  être  chargé  de  diamètres (50 mm-1200 mm)  tout  en  conservant  le  même  effet de séparation que la colonne analytique.

Colonne de compression axiale dynamique DAC50
Sn.	Nom	Indice technique
1	Diamètres et longueur du tube de colonne	Diamètre intérieur: ID50 mm Longueur: 650 mm
2	Pression conçue	10MPA
3	Matériau du tube de colonne, finition	Matériel: 316L Rugosité intérieure RA≤0,4 μm Rugosité de surface externe PR <1,6 μm
4	Ouverture et matériau de la plaque de tamis	Ouverture: 2UM Matériel: 316L
5	Distribution du bas du piston et de la colonne	Matériel de distribution forcé 316L Finition de surface de la rainure de distribution: 0,4
6	Matériau de collecte de liquide	SS316L / PTFE
7	Autres	Connexion de montage rapide du bas de la colonne

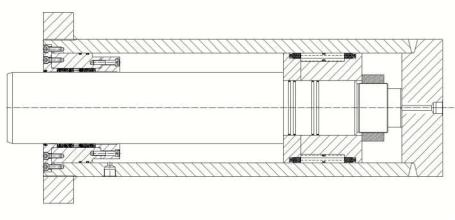

(1)  cylindre hydraulique

Piston adopte deux ensembles de phoques combinés en V et en céramique et un sort de support en céramique.

Le sceau statique du piston adopte 4 joints toriques, le piston ne tourne pas et l'écrou de verrouillage est directement verrouillé, ce qui garantit que le joint ne tourne pas.

La face finale de la tige froide vivante a une rainure d'ouverture rapide.

Le manchon de guidage adopte des joints combinés en V pour les arbres avant et arrière. Le roulement sans huile en aluminium est ajouté au manchon de guidage. Le couvercle d'extrémité est installé par des vis pour s'assurer que le joint n'est pas tordu et que la durée de vie est garantie. Ce produit est conçu avec une garantie de durée de vie à 5 ans et sans entretien.

(2) plaque de tamis scellant St Ructure

La structure d'étanchéité de la plaque de tamis à piston affecte directement les performances de l'efficacité de la colonne et du degré de séparation. L'installation et l'étanchéité de la plaque de tamis ne sont pas bons, conduiront au processus de chargement de la colonne, le remplissage de l'homogénat recule de la plaque de tamis et de l'articulation d'étanchéité au nom de distribution, qui n'est fermement pas autorisé à apparaître; De plus, en raison de la conception structurelle de grand diamètre et déraisonnable, il y aura un compactage périphérique, un compactage au centre du phénomène.

Le  sceau  de plaque de tamis  adopte  la  structure  d'étanchéité  de l' installation d'interférence  de la pression froide  du  tétrafluoron  , de la plaque de tamis et  du  tétrafluoron comme une bonne performance d'étanchéité, le chargement pratique et le déchargement de la plaque de tamis, le diamètre de la séparation finale est bonne, l'efficacité de la colonne, l'efficacité de la colonne est haut et le graine.

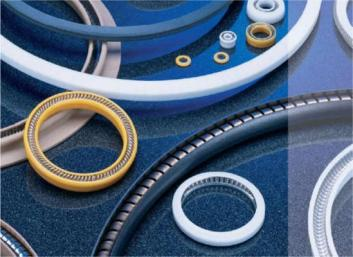

(3) Bague d'étanchéité à haute pression

L'  anneau  de scellement  à haute pression   adopte la bague d'  étanchéité  du stockage  d'énergie  à ressort  importée  .   L'  anneau  d'étanchéité  est   un dispositif d'étanchéité assisté par pression avec une veste PTFE, qui est spécialement équipé d'un ressort d'accumulateur métallique résistant à la corrosion. Le ressort est comprimé, exhortant la lèvre de la veste contre la rainure d'étanchéité,

formant un sceau.

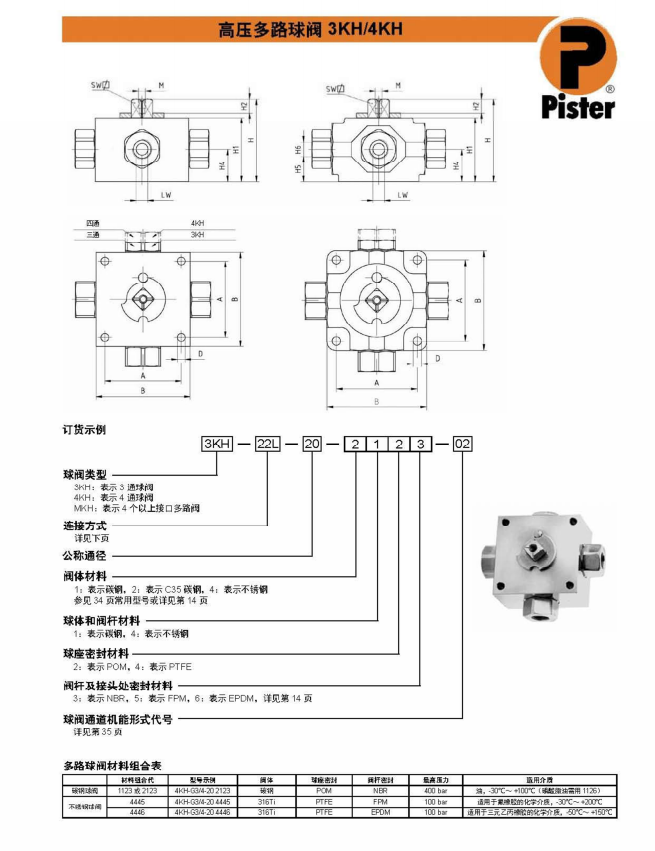

(4) Inversion de la soupape à billes (en haut, en bas)

Choisissez  une vanne  Pister  (4KH-,  sa  soupape  à haute  pression  est  le  premier fabricant  mondial  de technologies  de fluide , ses produits sont largement utilisés dans divers  domaines  industriels. Les principaux produits comprennent: diverses vannes à billes, vannes de globe, vannes de contrôle à haute pression, vannes intégrées, valeurs de solénoïdes et combinaison de changeurs rapides.

(5) d'autres

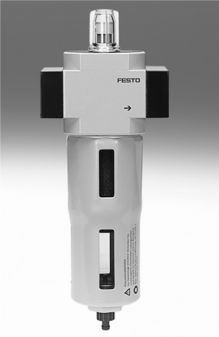

Le festo  est utilisé  pour  les composants  aériens  et les vannes  importées  d'  Allemagne sont utilisées  pour les composants  de l'huile  , ce qui améliore les performances d'étanchéité de l'ensemble du système, n'a pas de fuite, a une forte fiabilité et augmente la durée de vie du produit.

Régulateurs LR / LRS / LRB / LRBS, série D	Filtres LF / LFMA / LFMB / LFX / LFM BA, D Série

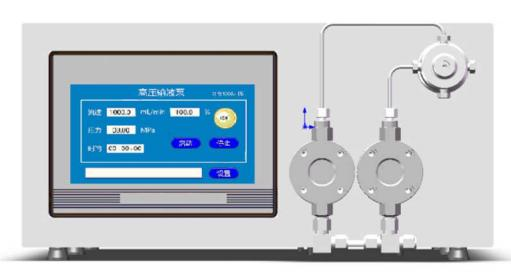

   Pompe à haute pression de 100 ml

La pompe de préparation à haute pression est un système de pompe à perfusion de haute précision fonctionnant par écran tactile de contrôle API. Sur la base du système de génération de fréquences entièrement numérique, du système de conduite moteur avancée et de l'interface affichage d'homme-machine conviviale, le fonctionnement et le contrôle de l'équipement sont très pratiques. Les idées avancées de la tête de la pompe et de la vanne unidirectionnelle intègrent aujourd'hui l'expérience la plus avancée au monde, afin que les utilisateurs puissent assurer la précision et la répétabilité de la perfusion dans diverses conditions d'utilisation.

Pompe à haute pression de 100 ml
Sn.	Nom	Indice technique
1	Plage de flux	0,01-99,99 ml / min
2	Pression maximale	10MPA
3	Précision de flux	± 0,5%
4	Répétabilité du débit	RSD≤ 0,3%
5	pulsation de pression	≤ 0,3 MPa
6	Connexion du tube	1/16 'OD,    0,75 mmd
7	Matériau de tête de pompe	Acier inoxydable 316L, aperçu

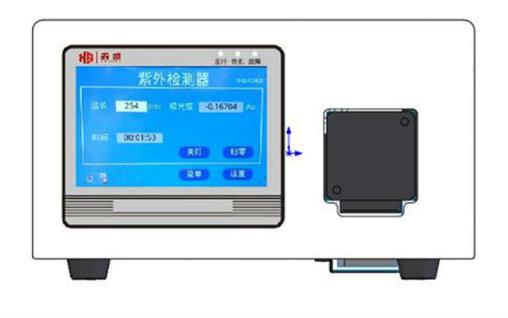

   Détecteur UV

Les détecteurs UV / visibles de longueur d'onde sont une partie importante d'un système de purification HPLC complet. La conception du détecteur est guidée par la technologie de pointe d'aujourd'hui, et son bruit de base et sa dérive sont réduits à une nouvelle limite grâce au traitement  et  au contrôle des données numériques.  En raison  de  la  fonction  de sortie  numérique ,  le  détecteur  peut être  directement  connecté  à  l'ordinateur via le port série sans aucune unité d'acquisition de données.

Le système de détection adopte différentes conceptions d'unités de cellules de débit pour différents débits, qui répond pleinement aux exigences de détection directe sans shunt, qui est un point brillant très proéminent de l'appareil.

Détecteur UV
Sn.	Nom	Indice technique
1	Pression maximale	10MPA
2	Plage de flux	0-100ml
3	Couverture de longueur d'onde	190-400 nm
4	précision de longueur d'onde	± 1 nm
5	Reproductibilité de longueur d'onde	0,2 nm
6	plage de détection	0-3AU
7	bruit de base	1 × 10 ^ -5 AU / H
8	dérive de base	1,5 × 10 ^ -4au / h
9	constante	16 grade (réglable)
10	Matériel	Acier inoxydable / quartz / pfa / peek
11	connexion du tube	1/6 'Peek ou 316L en acier inoxydable

   Filtre en ligne ID30

Filtre en ligne ID30
Sn.	Nom	Indice technique
1	Diamètre	Taille intérieure: id30 mm
2	Pression de conception	10MPA
3	Ouverture et matériau de la plaque de tamis	Ouverture: 2UM
4	Matériel	316L

   Mélangeur dynamique

La fonction principale de cet instrument est de mélanger deux solutions différentes uniformément dans le test de gradient binaire, et l'état idéal est de minimiser le volume de mélange. La vitesse du moteur est de 500 tr / min, ce qui peut assurer le mélange uniforme de la solution.

La couche intermédiaire de la chambre de mélange est composée de moitiés supérieures et inférieures. Grâce à la rotation de la barre d'agitation, le liquide dans la moitié inférieure peut être mélangé rapidement et intensivement, ce qui est dynamique. La partie supérieure est étroitement enveloppée de laine de verre pour obtenir un service de mélange de solution statique

Mélangeur dynamique
Sn.	Nom	Indice technique
1	Pression maximale	10MPA
2	Gamme de flux	0-300ml
3	Volume	6 ml
4	Matériel	316L

   NATATION DE TRAPRAIS DE DONNÉES CHROMATOGRAPHIQUES Soft Ware

1.   Labchrom se conforme à GLP / FDA-21CFR Partii Certification de signature électronique, à la sécurité de validation des données, à l'outil de qualification système (IQ / OQ) et au test d'adéquation du système (SST)

2.   LabChrom est un produit logiciel utilisé pour contrôler et détecter les systèmes chromatographiques. Il se compose de logiciels de contrôle et d'analyse spectrale et de logiciels de traitement.

Il peut être rapidement connecté au système de chromatographie, acquisition précise et a la fonction d'une analyse et d'un étalonnage rapides et précis. La conception modulaire facilite et plus rapide de chaque opération et opération pendant que l'opération est simple.

Sn.	Nom	Indice technique
1	Paramètres de base   des paramètres   et fonctions d'acquisition	Le système peut surveiller divers paramètres pendant le fonctionnement de l'ensemble  du système  de purification  en ligne  et  afficher  les valeurs  de paramètres  définies  et  réelles en même temps; comme le temps, l'écoulement, le pic des échantillons, etc., et peuvent définir des paramètres importants, si certains paramètres sont hors de la   plage de réglage,   le   système   peut   faire   une réponse   pertinente    (alarme   ou arrêter automatiquement en marche)
2	Enregistrer la fonction de sauvegarde	Enregistrez les données dans l'ensemble du processus de production (comme le chromatogramme, etc.) et pouvoir imprimer et enregistrer la carte. Toutes les données de production doivent pouvoir être sauvegardées et restaurées, et les données peuvent être stockées dans un lecteur flash USB ou d'autres périphériques de stockage mobile, ou il existe des mesures pertinentes pour s'assurer que l'ordinateur apparaît. Les données de production peuvent être récupérées efficacement après une exception.
3	fonction de calcul	Calcul   des   performances   de la colonne   chromatographique ,    telles   que   le calcul   du   nombre   de plaques    théoriques   ,    de la résolution,   du coefficient de symétrie et d'autres données des pics chromatographiques
4	Fonction d'alarme d'avertissement	Le logiciel de contrôle divise l'état de fonctionnement du système en trois niveaux, à savoir le travail, l'avertissement et l'alarme normaux, et possède des invites de couleur et de son correspondantes, afin que l'opérateur puisse mieux comprendre l'  état de travail  de l'  ensemble  du  système  en  fonction  des  informations sur la rétroaction  du système
5	Fonction d'autorisation	Tous les opérateurs peuvent définir différentes autorisations, y compris les autorisations de fonctionnement des équipements, les autorisations d'accès aux données, etc.
6	Vérifier le suivi	L'ensemble  du système a  des enregistrements historiques détaillés, l'archivage, l'inspection et le suivi de la connexion de l'utilisateur à l'achèvement de la purification. Une fois qu'un problème se produit, il peut être retracé à l'ensemble du processus.

3.   Introduction de l'interface utilisateur de LabChrom

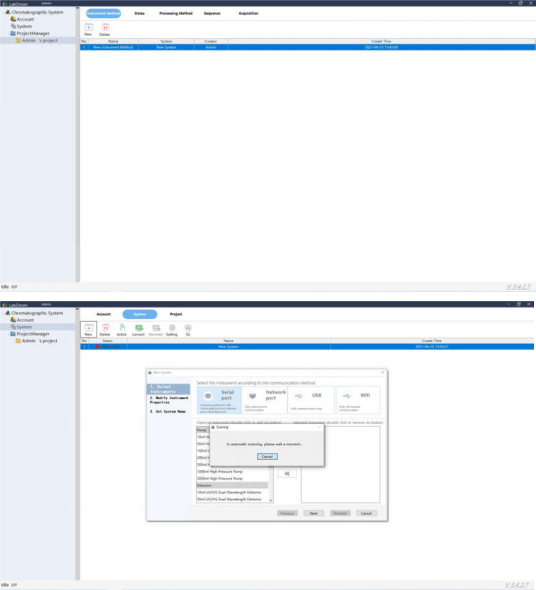

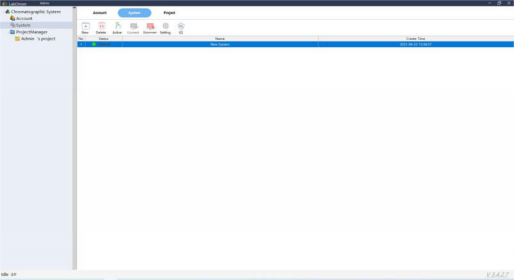

Gestion de projet (PM)

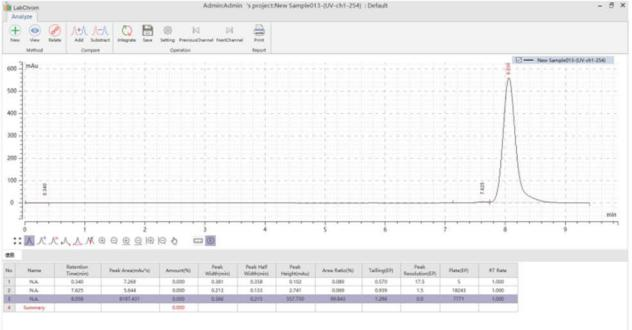

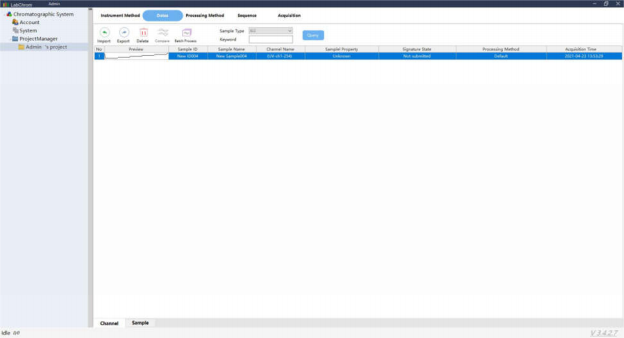

Gestion des échantillons

Tous les chromatogrammes enregistrés et collectés sont stockés sous la gestion des échantillons. Il sera facile à trouver et à prévisualiser.  Double-cliquez pour  ouvrir  tout  chromatogramme  sélectionné ,  le  logiciel  calculera  automatiquement  les résultats du traitement du chromatogramme en fonction de la méthode d'analyse Le module d'analyse comprend: Affichage et comparaison du chromatogramme, l'intégration automatique des données, le fonctionnement rapide de l'intégration manuelle et l'affichage des informations de résultats maximales.  .

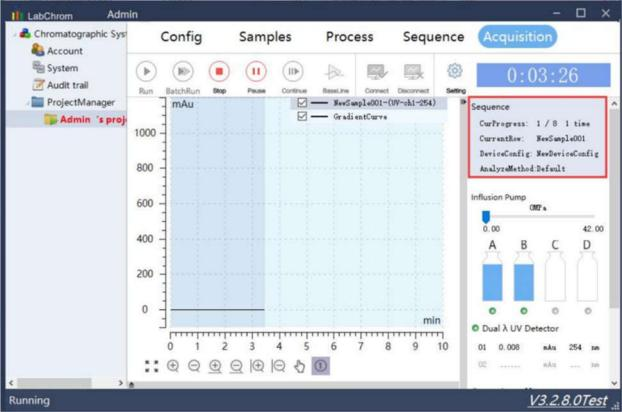

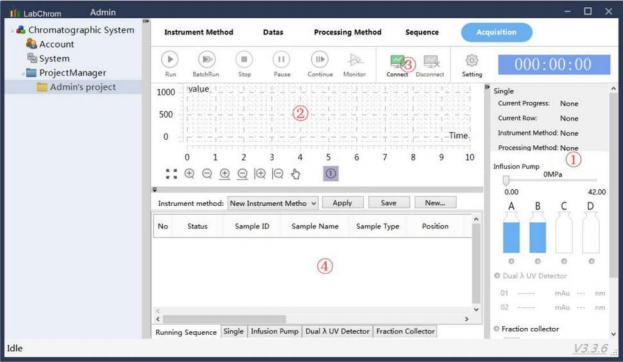

Méthode d'opération de collecte de chromatogrammes et collecte de données

Grâce à l'interface de collecte du chromatogramme, à la réalisation de la collecte de données, de la situation de l'équipement, de l'affichage de la méthode et de la réalisation du démarrage de la procédure, de l'arrêt, de la pause et de la poursuite de l'opération, etc.

   Liste de fournitures

Sn.	Nom	Qté
1	Colonne de compression axiale dynamique DAC50	1 set
2	Pompe à perfusion à haute pression (100 ml / min)	2 PCS
3	Détecteur UV	1 pc
4	Filtre en ligne ID30	1 set
5	Mélangeur dynamique	1 set
6	Chromatographie Data Processing Workstation Softation	1 set
7	Réservoir d'écoulement de préparation	1 set
8	Préparer manuellement la valve d'injection	1 set
9	Boucle de 20 ml	1 set
10	Ordinateur de laboratoire	1 set
11	Outils de démarrage système et kits d'accessoires	1 set
12	Documents connexes (instructions)	1 set
13	bac à solvant	1 set

   Liste des outils et accessoires

Sn.	Nom	Qté
1	Plaque de tamis inférieur de la colonne ID50	1 pc
2	Plaque de tamis de piston ID50	1 pc
3	ID50 colonne de tamis de tamis de tamis de tamis scellant	2 PCS
4	Anneau de scellage de plaque de tamis de piston ID50	2 PCS
5	Plaque de tamis de filtre	1 pc
6	Anneau de scellage filtrant	2 PCS
7	Joint de colonne	6 PCS
8	Tube de protection	6 PCS
9	Tube capillaire dedage	4 mètres
10	Pipe PTFE	4 mètres
11	Joint en acier inoxydable	2 ensembles
12	Joint en acier inoxydable	2 ensembles
13	Joint en acier inoxydable	2 ensembles
14	Vis hexagone intérieure M4	6 PCS
15	Pipette 2 mètres	4 PCS
16	Pipette noix	4 PCS
17	Pipette noix	4 PCS
18	Pipette dipsey / plomb	4 PCS
19	Carte de câblage	2 ensembles
20	Ligne électrique	6 PCS
21	Bague indésirable	10 PCS
22	Vis	4 PCS
23	Vis creuse étendue	4 PCS
24	Spanner ouvert à double extrémité	2 PCS
25	Spanner ouvert à double extrémité	2 PCS
26	clé hexagonale interne	2 PCS
27	Clyburn Spanner 375	2 PCS
28	croix de tournevis	2 PCS
29	Support de soupape d'injection	2 PCS
30	M3 * 8 Vis de tête de casserole	4 ensembles
31	COM Connexion Ligne	6 PCS
32	Convertisseur USB-com	2 ensembles
33	Outil d'échappement de la pompe	2 ensembles
